Технические данные фитингов для пайки

Сообщение Андреев Сергей »

Здравствуйте,

Не могу найти технические характеристики использования медных и бронзовых фитингов Viega пайка. В частности интересует использование их в системах с температурой выше 150 градусов а так же в системах с использованием различных антифризов.
менеджер
Андреев Сергей
г.Санкт-Петербург
Аватара пользователя
Генералиссимус
Технический специалист
Сообщения: 1509
Зарегистрирован: Ср июл 23, 2008 9:20 am
Город: Красногорск
Откуда: Мазилово

Re: Технические данные фитингов для пайки

Сообщение Генералиссимус »

Вот какой ответ дал Константин Воскресенский, технический специалист Viega:
Использование медных фитингов в системах теплоснабжения регламентируется ГОСТ Р 52922 и 52949.
Относительно высоких температур можно безусловно сказать, что термостойкость соединений в первую очередь зависит от способа пайки. Номинально, согласно европейским нормативным документам EN 1254-1 для паянных соединений допустимые следующие значения температуры и давления
viega-характеристики паечных фитингов.jpg
Но в реальности, отталкиваясь от реальной температуры плавления твердых припоев, равной 640 - 820 С, и основываясь на том факте, что длительное воздействие высоких температур не вызывает эффекта преждевременного старения медных трубопроводов (например, в отличие от пластиков) можно с уверенностью заявить, что соединения, выполненные методом твердой пайки, способны выдерживать температуры свыше 150°С в течение неограниченного периода времени.
Также, соединения выполненные методом твердой пайки могут использоваться с любыми типами транспортируемых сред, в том числе и с различного рода этилен- и пропиленгликолями.
По нашей просьбе Константин прислал ту же информацию в виде письма в формате .pdf
"Всё для всего и всегда!"
IvanPetrov
Сообщения: 5
Зарегистрирован: Ср июн 14, 2023 8:58 am
Город: Москва

Re: Технические данные фитингов для пайки

Сообщение IvanPetrov »

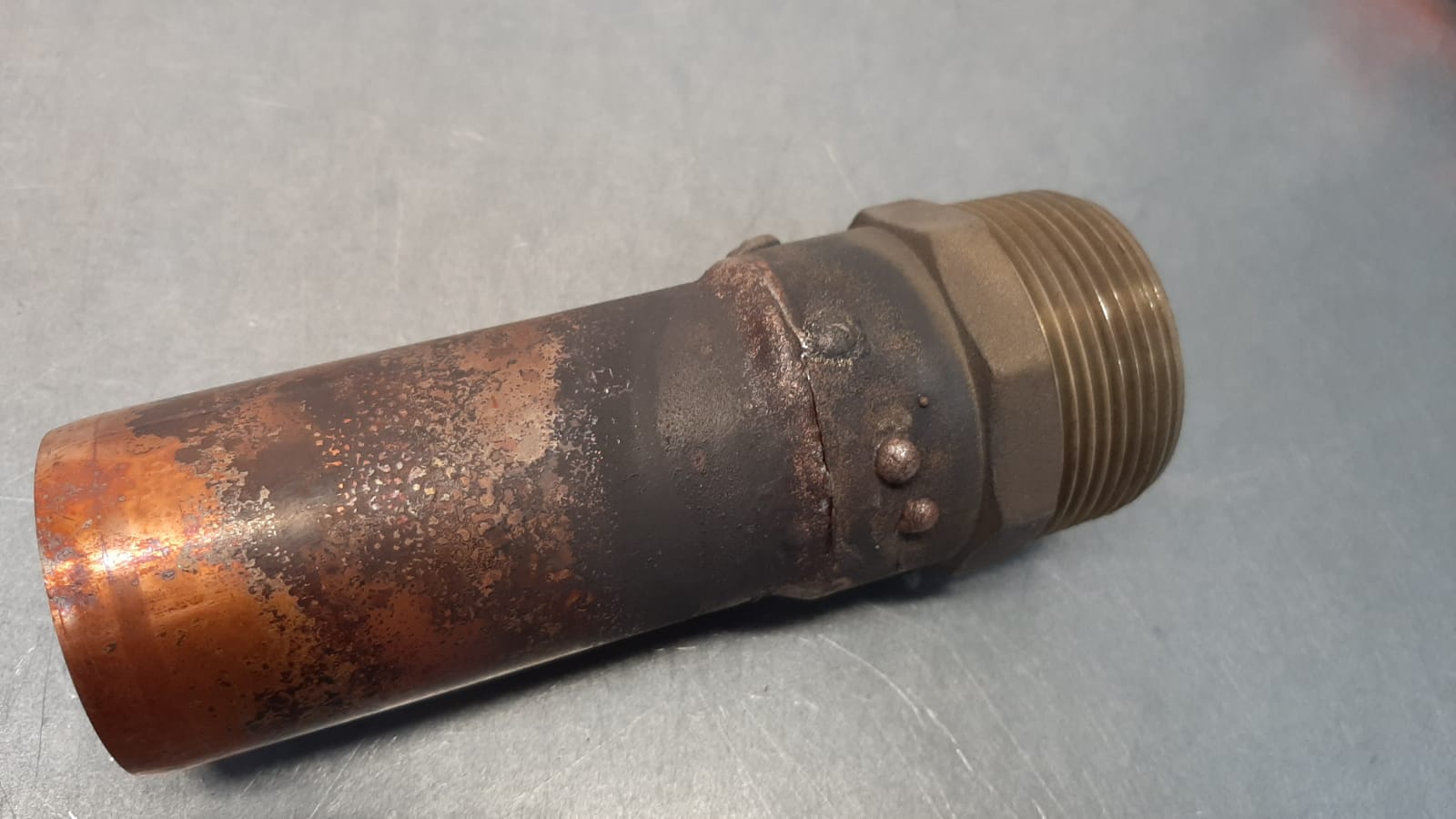

При пайке медных труб с вашими новыми фитингами с резьбой Hailiang фитнги на паяются, лопаются, пузырятся. Что вы продаёте???

Всегда паял Viega - никаких проблем! А здесь шляпа какая-то!
Вложения
15.11.23 фото 5 (муфта).jpeg
15.11.23 фото 2 (муфта).jpeg
15.11.23 фото 1 (муфта).jpeg
Suslov Vasilii
Сообщения: 494
Зарегистрирован: Ср фев 25, 2009 6:09 pm
Город: Москва

Re: Технические данные фитингов для пайки

Сообщение Suslov Vasilii »

Добрый день!
Скажите, пожалуйста, Вы паяли каким припоем? Можете написать марку?
Использовали ли флюс? Какой?
IvanPetrov
Сообщения: 5
Зарегистрирован: Ср июн 14, 2023 8:58 am
Город: Москва

Re: Технические данные фитингов для пайки

Сообщение IvanPetrov »

Паял как всегда - медным припоем VIEGA CP203.

Какой флюс? Он здесь не нужен.
Suslov Vasilii
Сообщения: 494
Зарегистрирован: Ср фев 25, 2009 6:09 pm
Город: Москва

Re: Технические данные фитингов для пайки

Сообщение Suslov Vasilii »

CP203 (формула L-CuP6) - это медно-фосфорный припой с 6% фосфора и 94% меди. Температура плавления у него 760 °C.
Без флюса паять можно только медь-медь — фосфор, который содержится в припое, работает как флюс. От флюса хуже не будет, но медь-медь паять можно и без флюса.
Сплавы меди (и особенно латунь) нужно паять обязательно с флюсом по DIN EN 1045 – FH 10.
А резьбовые фитинги делаются из бронзы (VIEGA) или латуни (Hailiang, латунь CW617N)
Например, флюс Cu-Rosil — он и для L-CuP6, и для серебросодержащих припоев, т.е. - универсальный.
