Подключение циркуляционного насоса к бойлеру HAJDU AQ IND FC

[Suslov Vasilii]

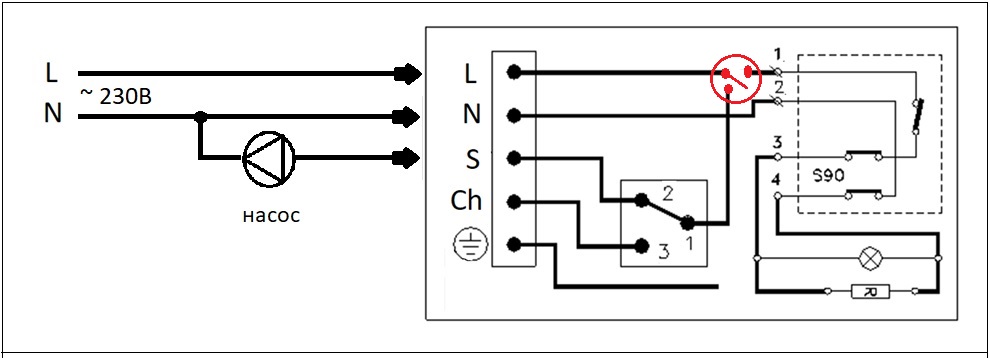

Думаю, можно вот так

[shapic]

Спасибо большое!
Теперь все понятно!

Успехов!

[bear69]

Друзья, добрый день!
У меня похожая ситуация, только ТЭН не подключен к колодке, а сразу идет к розетке, у него свой термостат на голове. Хочется организовать совместную работу циркуляционного насоса и ТЭНа таким образом, чтобы ТЭН включался только тогда, когда котел не работает и циркуляционный насос не гоняет теплоноситель в змеевике.

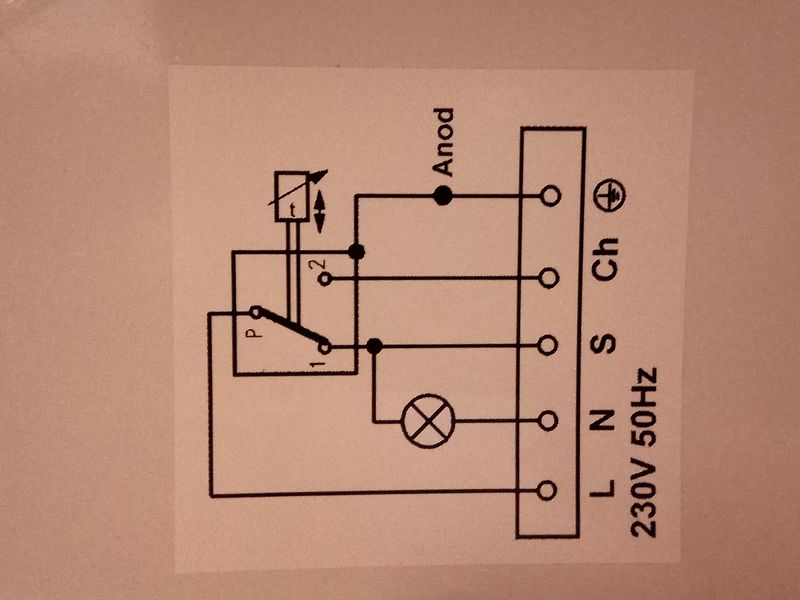

Подскажите, пожалуйста, что я сделал неправильно, подключив встроенное термореле (по схеме) в разрыв фазы циркуляционного насоса? Фазу подключил на L и CH.

[Suslov Vasilii]

Добрый день!
Что за бойлер (модель)?
Где схема?

[bear69]

Добрый день, Василий!
Модель бойлера напольного HAJDU AQ IND 200SC.

[bear69]

Добрый день!
Что за бойлер (модель)?
Где схема?

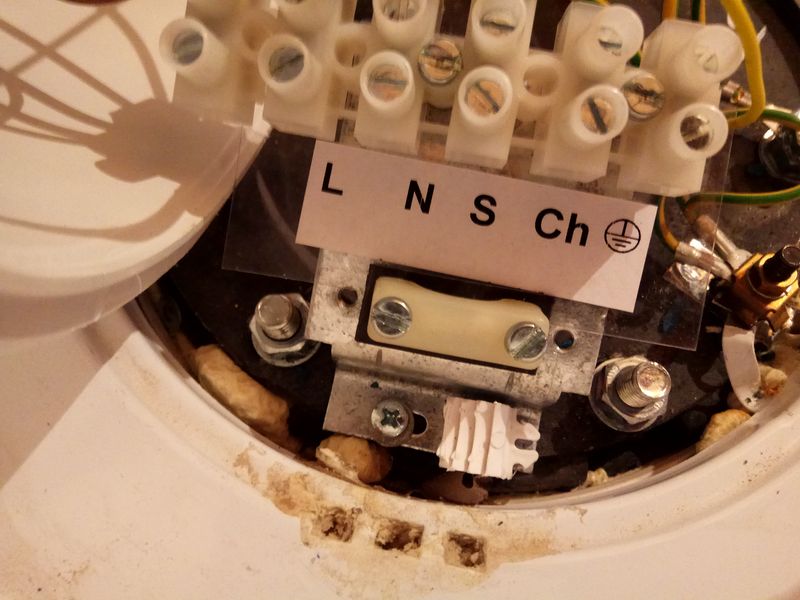

Василий, я пока не понимаю как прикреплять больше одного фото, поэтому создам еще пару постов с фотографиями. Колодка и общий вид терморегулятора.

[bear69]

Добрый день!
Что за бойлер (модель)?
Где схема?

а вот и сам регулятор (ручка). Когда я подключаю к клемме СН, этой ручкой можно включать и отключать насос (прямо слышно как он включается). Причем, что интересно, диапазон включения и отключения (вилка) по мере прогрева бойлера от котла, сдвигается в сторону +. Если же подключить к клемме S, то вообще ничего не происходит, насос молчит и не включается, даже если температура теплоносителя 50С. Датчик стоит в гильзе стандартный, по идее он должен управлять включением насоса, но нет.

[Suslov Vasilii]

Ch и S - ответные клеммы термостата. Возможно, у Вас включение насоса запитано на Ch; проверяется тестером.
По первому вопросу - один из вариантов ответа есть на схеме выше. Нужно организовать отключение ТЭНа при включенном котле / насосе.
Как ТЭН узнает, что котёл / насос выключен - решать Вам. Можно вручную, можно организовать автоматику.
Будет лучше, если пригласите профессионального электрика / автоматчика.
