Клапан трехходовой смесительный

Добавлено: Вт дек 25, 2018 12:57 pm
МЕГАС_ООО
Здравствуйте.
На объект привезли узлы обвязки тепловых завес тепломаш спаянные на меди в сборе.
В комплекте пластиковая втулка на штоке закрепленная винтом. Ручного регулятора нет.
Направление теплоносителя - тип Б, сделано на заводе - стопор на цифре 10.
На шток нужно смонтировать привод Gruner.
Шток вращается свободно и ни в каком положении не стопорится, хоть 100 оборотов делай.
Вопрос:
Нужно ли выставить крайнее положение штока (открыто/закрыто) для монтажа привода? Как это сделать?

Re: Клапан трехходовой смесительный

Добавлено: Вт дек 25, 2018 2:49 pm
Никита

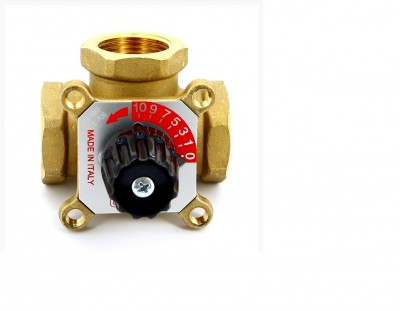

Поставляется с такой ручкой.
Поставляется с такой ручкой.

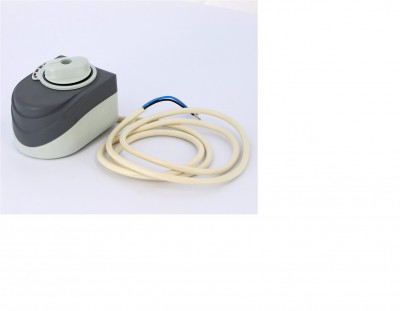

Привод для клапана.
Привод для клапана.
Данный клапан предназначен для перенаправления потоков (герметично не перекрывает ток жидкости). Установить в каком положении установлена ручка на клапане в вашем случае, нет возможности, обратитесь в организацию собравшую данный узел.

Re: Клапан трехходовой смесительный

Добавлено: Вт дек 25, 2018 5:44 pm
МЕГАС_ООО
Нам поставили такой привод. Теоретически его возможно смонтировать.
Но самый главный вопрос - то,что шток прокручивается сколь угодно раз - это нормально?

Re: Клапан трехходовой смесительный

Добавлено: Ср дек 26, 2018 8:04 am
Никита
Добрый день.
"Шток прокручивается сколь угодно раз - это нормально?". Да это нормально и не является дефектом.

Re: Клапан трехходовой смесительный

Добавлено: Ср дек 26, 2018 8:49 am
Suslov Vasilii
Добрый день!
Производитель обеспечил возможность сделать основным (постоянно открытым) любой из боковых выходов, в зависимости от стороны подключения 3-ходовика. Поэтому клапан без рукоятки крутится на 360 град.
Фиксация поворота и сторона основного выхода определяется при установке рукоятки/привода. Инструкция есть на сайте.

Re: Клапан трехходовой смесительный

Добавлено: Пт дек 28, 2018 7:27 am
МЕГАС_ООО
К сожалению, ни один ответ не помог. В паспорте нет информации, которая нужна была.
Сняли клапан, это изначально не было сложно, он на американках.

ниже указан ход теплоносителя в зависимости от метки на штоке.

Re: Клапан трехходовой смесительный

Добавлено: Пт дек 28, 2018 8:10 am
Suslov Vasilii
МЕГАС_ООО писал(а):К сожалению, ни один ответ не помог. В паспорте нет информации, которая нужна была.
МЕГАС_ООО писал(а): Вопрос:
Нужно ли выставить крайнее положение штока (открыто/закрыто) для монтажа привода? Как это сделать?
ответ был в паспорте
6. Указания по монтажу
Трехходовой смесительный клапан может устанавливаться как для правостороннего режима
работы, так и левостороннего.
C завода клапан поставляется с настройкой для подключения по
схеме А. Для выбора правостороннего или левостороннего режима
необходимо снять рукоятку (1), индикаторную пластину (2),
повернуть стопорное кольцо (3) в соответствующую сторону (см.
раздел 5). Стопорное кольцо отвечает за направление работы
заслонки. Вставьте индикаторную пластину соответствующей
стороной и установите рукоятку.
Установка сервопривода
Для установки на клапан сервопривода необходимо руководствоваться инструкцией, прилагаемой
к сервоприводу.
В зависимости от направления потоков и достигаемых целей, не указанных Вами, и выбирается схема установки и изначальное положение штока.
