Минимальные радиусы гиба

[istepana]

Добрый день! Нужна информация по неотожженой трубе, а именно - минимальные радиусы изгиба

[Генералиссимус]

Вот какую информацию предоставил Пётр Фролов, представитель Wieland'a:

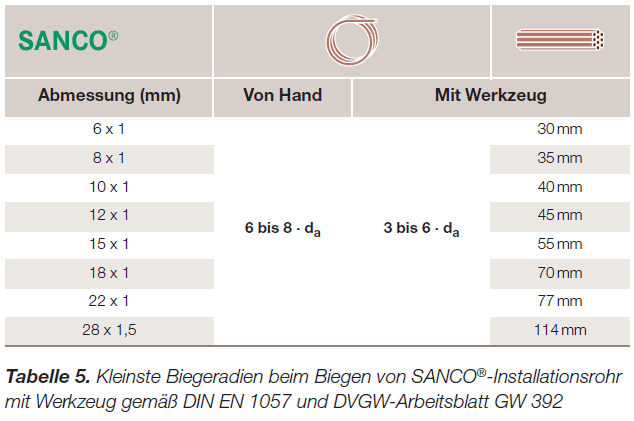

1. Таблица внизу касается Санко в полуотожженном состоянии (R250).
Радиусы гнутья:
от 6 до 8-кратности наружного диаметра трубы (гнутье вручную труб в бухтах)
от 3 до 8-кратности наружного диаметра трубы (гнутье с помощью инструмента труб в бухтах)
радиус в мм в правой колонке (гнутье с помощью инструмента труб в прямых отрезках)

2. для холодного гнутья труб в неотожженном состоянии (R290) действительны те же самые радиусы гнутья, но:
— при их соблюдении Виланд гарантирует, что правильно будет гнуться труба до 18х1 включительно. Это соответствует требованиям стандартов EN 1057 (в случае Санко) и EN 12735-1 + EN 13348 (в случае cuprofrio/cupromed). Упомянутые нормативы не предусматривают гнутья неотожженных труб диаметром выше 18х1, в связи с чем производитель не выполняет тестов свойств неотожженных труб при операции гнутья, начиная с 22х1. До 18х1 — выполняет, соответственно, гарантирует качество.

Таким образом, в случае неотожженной трубы размером больше, чем 18х1, результат операции гнутья может быть как приемлемым, так и нет. Завод не гарантирует, что неотожженная труба диаметром от 22х1 будет гнуться. Результаты гнутья в таком случае будут очень сильно зависеть от комбинации толщины стенки, радиуса гнутья и используемого инструмента.
Например, существуют промышленные станки (Ercolina, Италия), которые позволяют успешно гнуть трубу до 42х1,5 (включительно), но, опять же, Виланд не будет гарантировать, что каждая труба будет идеально гнуться даже на таком оборудовании.

[Самоделкин]

Вот какую информацию предоставил Пётр Фролов, представитель Wieland'a:
1. Таблица внизу касается Санко в полуотожженном состоянии (R250)....

А что это за труба Санко в полуотожженом состоянии? Чем она отличается от неотожженной и отожженной?

[Генералиссимус]

А что это за труба Санко в полуотожженом состоянии? Чем она отличается от неотожженной и отожженной?

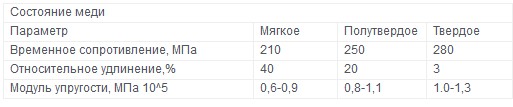

По пределу прочности обычно различают три состояния одной и той же марки меди: мягкое — М или R220 (предел прочности 210 МПа), полутвердое — ПТ или R250 (предел прочности 250 МПа) и твердое — Т или R290 ( предел прочности 280 МПа).

Подробнее читайте здесь.
