Подключение термостатов WFHT LCD

[Russ77]

Добрый день, помогите разобраться с подключением термостатов WATTS WFHT LCD.
ИНТЕРЕСУЕТ:
1. Очередность подключения проводов в гнезда 1, 2, 4, 4.
Должны ли соответствовать провода, выходящие из базового модуля входящим в термостат?
Из гнезда A базового модуля у меня выходит желто-зеленая жила в какое гнездо термостата мне ее надо вставить?

2. Установлены проводные датчики температуры пола. Провод имеет две жилы красную и черную. Какую из них под соединить в гнездо A, а какую в гнездо В? Что такое NTC гнездо? В нем что-то должно быть?

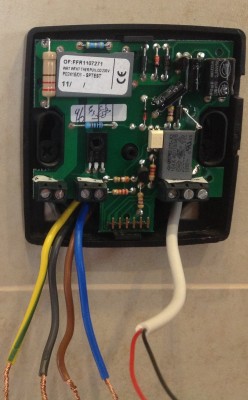

Прилагаю фотографии. Заранее спасибо.

[Russ77]

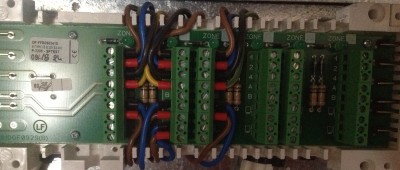

Дополнительное фото термостата

[vasiliy]

Добрый день!

Должны ли соответствовать провода, выходящие из базового модуля входящим в термостат?

Да, должны.

Очередность подключения проводов в гнезда 1, 2, 4, 4.

Назначение клемм:
1 - управляющий сигнал (у термостата - исходящий, у блока - входящий)
2 - фаза (термостат - получает, блок - выдаёт)
4 - нейтраль
А / В - таймер. При подключении клемм А или В у блока к клемме А/В термостата эта зона отопления будет управляться по программе, заданной на таймере.

Из гнезда A базового модуля у меня выходит желто-зеленая жила в какое гнездо термостата мне ее надо вставить?

В А/В.

Установлены проводные датчики температуры пола. Провод имеет две жилы красную и черную. Какую из них под соединить в гнездо A, а какую в гнездо В?

Никакую. Клеммы А и В - для таймера.

Что такое NTC гнездо? В нем что-то должно быть?

Это клемма, куда подключаются красный и чёрный проводок датчика температуры пола (NTC). На Вашей фото 2 эта клемма справа, тройная. Датчик подключается к левому и среднему разъёму. Правый разъём, обозначенный А/В - для таймера.
