Фильтры с двумя манометрами арт. 189

[Качалов Сергей]

Какое давление должно быть на фильтре с манометрами арт. 189 на выходе?

[Генералиссимус]

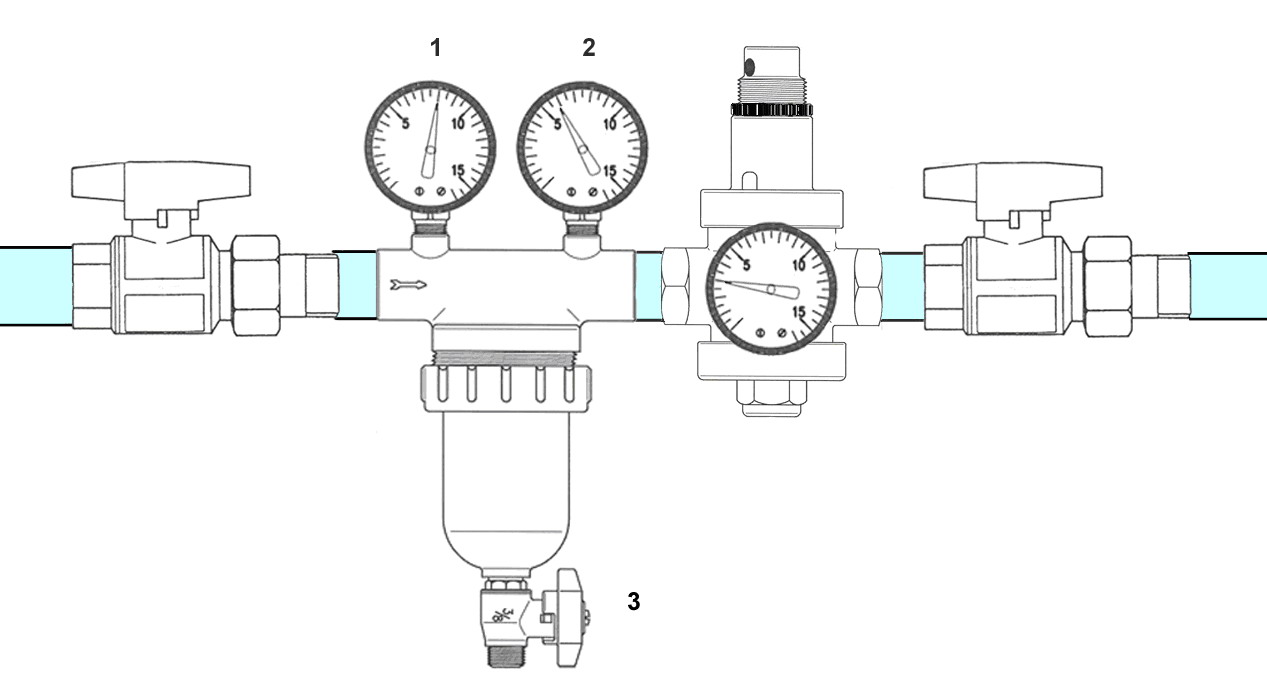

Как известно, фильтры арт. 189 со степенью фильтрации 100μm имеют два манометра. Один манометр показывает давление на входе, другой - на выходе.
Для чего нужны два манометра? Если фильтр и его сетка чистые, то давление на входе практически равно давлению на выходе. Разница в давлении говорит о загрязнении фильтра и о необходимости его промыть. Загрязнение фильтра снижает его пропускную способность:
Номинальная пропускная способность фильтра арт.189 (Kvs - расход при перепаде давления на входе и выходе в 1 бар) составляет:
1/2"... - 5,6 м3/час;
3/4"... - 7,1 м3/час;
1".... - 11,4 м3/час;
1"1/4 - 13,5 м3/час;
1"1/2 - 22,8 м3/час;
2".....- 27,9 м3/час.
Итак, если показания двух манометров существенно отличаются (см. приложение), то необходимо открыть кран сливного вентиля, чтобы прочистить фильтр. Если же и в таком случае показания продолжают отличаться, то следует перекрыть подачу воду, открутить колбу и вручную прочистить металлическую сетку фильтра. При невозможности прочистки сетку следует заменить.

filtro189Ita-fr.doc

Разница показаний манометров на фильтре арт. 189

(212.5 КБ) 580 скачиваний
