01306094 вставка термостатическая - паспорт прошу!

[istepana]

клиент просит: чертеж или паспорт с указанием размеров (диаметр наружный по резьбе, длину самого клапана, длину хода штока и диаметр седла)

[Генералиссимус]

Паспорт на вставку сделать практически невозможно - это часть коллекторов TOPWAY.

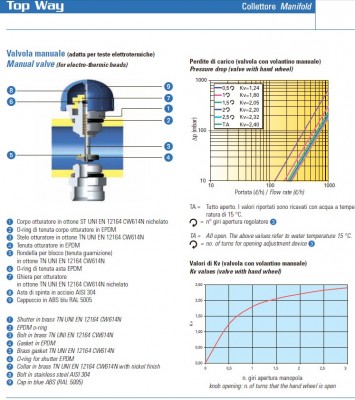

Привожу фрагмент технического приложения из каталога Emmeti:

Из переписки с Emmeti мне известно, что

если нажать до упора на шток и оставшаяся видимой снаружи часть штока должна иметь высоту мин. 11 мм.

Если требуется что-то ещё - спрашивайте!

[Gazman]

Диаметр наружной резьбы для подсоединения электротермической головки EMMETI - М30Х1,5.
Длина хода штока и соотвественно максимальное поднятие головки составляет 3,6 мм.
Выходы 24Х19 или 3/4 евроконус.
Длину клапана, не скажу, ставьте на коллекторы EMMETI, не ошибётесь. 24Х19 - 01306114 = 1", 01306118=1"1/4. 3/4 евроконус 1"= 01306290, 1"1/4=01306292
Диаметр седла-то зачем? Ответная часть в комплекте!

[Gazman]

Извиняйте, был введён в заблуждение картинкой из каталога EMMETI, не посмотрел на артикул, указанный в в заголовке.!!!!!
На самом деле арт. 0130694 это запчасть к вентилю радиаторному POKER, что не одно и то же что клапаны для коллекторов TOPWAY!!!!!
Это термостатический комплект для перехода с ручного вентиля POKER на POKER термостатический!!!
Поэтому все вопросы клиента обоснованны. В понедельник всё выясню и отпишусь.
Хороших всем выходных!

[Вадим Никольский]

Среда в полном разгаре. Тишина.

[Генералиссимус]

К сожалению, Gazman болен....

[Gazman]

Всем привет!
Инструкцию по замене термостатической вставки, где приведены чертежи и многие интересующие вас характеристики можно скачать по ссылке:
https://cloud.mail.ru/public/b26ae1fc4d5a/99002270A.pdf
Напоминаю, что данная вставка предназначена для термостатического радиаторного вентиля POKER. При применении для сторонних производителей гарантия снимается.
Резьба подключения термостатической / электротермической головок производство EMMETI/FIV М30Х1,5
Резьба самой вставки 1/4"
Длина хода штока 3,6 мм
Диаметр седла 10 мм
Удачи!
