Подсоединение узла 3383 Tiemme к радиатору

[Дмитрий Хардин]

Прошу дать рекомендации и привести схему подключения к радиаторам изделия с арт. 3383N2404 (в новом каталоге заменен на 3383K1904)

[vasiliy]

Позиция 3383 используется для подключения отопительных приборов и полотенцесушителей, имеющих подключение вертикально вниз.

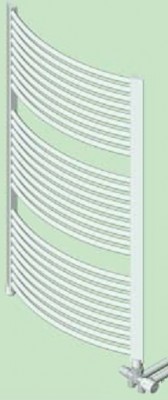

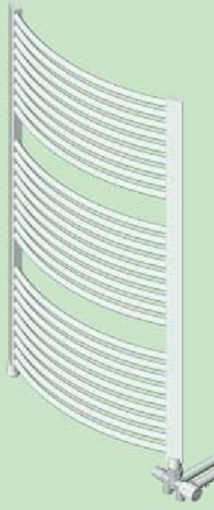

К сожалению, схему подключения производитель не приводит, но вот что удалось увидеть у других производителей аналогичной продукции (см. прил. "схема подключения полотенцесушителя", только в нашем случае трубы выходят из пола).
Подключение к трубам системы отопления возможно с применением:
- фитингов 1716 (для труб Pe-x) и 1666К (для металлопластиковых труб);
- соединителей 1433 (для труб Pe-x), 1633К (для металлопластиковых труб) и 1243К (для медных труб).

[Генералиссимус]

Также этот узел может использоваться для бокового подключения радиаторов, например, когда трубы выходят из стены и нужно на коротком отрезке подключить радиатор. Имейте в виду, что данный узел может использоваться как для двухтрубной, так и для однотрубной систем.
